ATOS Triple Scan - 创新的三维光学扫描技术

在很多工业领域中，接触式坐标测量系统和量具正在被光学三维坐标测量系统所取代。

运用新技术，可显著缩短测量时间，同时保证有效摄取物体，获取的信息数据更详细、更易于评估。是一种高分辨率光学扫描仪，可快速提供精确的三维测量数据，以优化设计过程、改善工业生产流程。

ATOS测量头 这一设备被许多行业领域所采用，用于检测比如钣金件、工模具、涡轮叶片、原型、注塑件以及压铸件等零部件。

ATOS Triple Scan的应用自动化三维计量

在标准化 ATOS ScanBox测量设备内, ATOSTriple Scan用于部件的全自动测量和检测。

ATOS ScanBox是一套由 GOM公司研发的整体光学三维测量系统，应用于生产和制造过程中的质量控制。

当ATOSTriple Scan用在ATOS ScanBox第5、6、7和8系时，则可为它附加一台Plus Box 摄影测量头，以测量更大型的部件或同时测量多个部件。

移动式三维计量

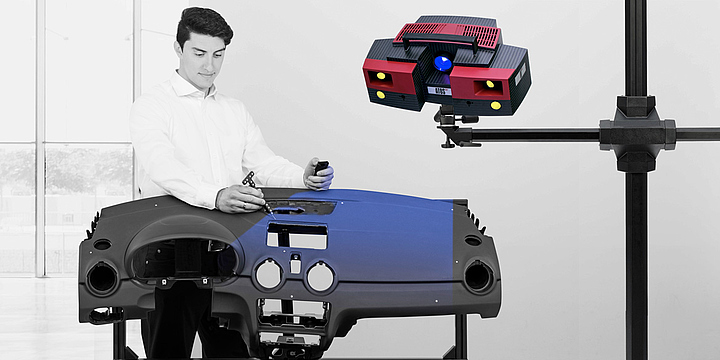

ATOS Triple Scan可与立柱式或台式支架组合，手动实施测量操作。

针对半自动操作模式，提供有包括测量头的纵向线性轴组和固定装置的倾斜旋转装置在内的3轴机动装置以供使用。

通过移动式转动台，有利于小型至中型测量物的自动测量。而借助 GOMTouch Probe，则可对光学测量不易接近的区域进行以点为基础的测量。

ATOS TripleScan技术

系统将精确的条纹图案投射在物体表面，两台摄像机按照立体摄像原理进行记录。

通过一开始的标定流程，已事先校准两台摄像机和投影头的光束路径，所以可由三个不同的射线交点计算三维表面点：左侧摄像机视向/右侧摄像机视向、左侧摄像机视向/投影头光束、右侧摄像机视向/投影头光束。特别是对于反光的表面和凹凸的物体，使用这一原理的优势明显。
Triple Scan：三重扫描原理

根据三重扫描原理，投影头结合两个相机，实施相关操作。

测量过程中，系统将精确的条纹图案投射在物体表面，两台摄像机按照立体摄像原则进行记录。对于反光的表面或者凹凸复杂的物体，使用这一原理，其优势明显。

蓝光技术

ATOS Triple Scan的投影装置以蓝光技术为基础。

由于测量头使用的是细条蓝光，在图像采集过程中，可有效过滤周围环境光干扰。而这种能量十足的光源，又有助于缩短测量时间。

ATOS Plus

在GOM自动化测量设备里，ATOS测量头可以与 Plus Box. 配套工作。

后者是一种可直接安装在ATOS系统上的附加式摄影测量头。通过这种组合，可全自动测量参考点标，偏差在3μm到30μm范围以内。这些参考点标构成一个三维体积，ATOS测量头每次测量的详细结果在这个三维体里得以自动转换，这样可保证摄影测量的准确性。

自行监控系统

测量头在工作过程中能识别环境条件的变化，并可进行相应补偿。

这时，测量头的软件对校准状态、转换精度、环境变化和部件位移进行持续性监控，从而保证测量数据的可靠性和准确度。

虚拟计量室

虚拟计量室 (VMR)是ATOS测量间中所有元件的中央控制站以及测量规划软件。

在仿真模拟中，它模拟表现出真实测量环境的功能性。

通过虚拟计量室，用户可使用相关系统，无需特别掌握专门的机器人编程技能。在虚拟计量室（VMR）内实施相关操作之前，对所有机器人运行进行模拟和检查，以保证安全。

参数化检测

ATOS Professional 分析软件为零部件的全面分析提供了所有必需的工具。利用参数化检测，可对所有操作和评估步骤进行完全跟踪、溯源，掌握它们之间的关联性，由此便于随时修改和调整。
应用说明
建议了解更多有关ATOS的实际应用，查看所有 ATOS应用说明。
